Jak rozrysować schody



Wielkiej Brytanii buduje się śmiesznie małe domy. Wnętrza są zminiaturyzowane, a schody bywają wąskie i bardzo strome. Dla mniej wprawionego użytkownika mogą sprawić dużo kłopotów.

Rozwiązania takie prawdopodobnie dobrze sprawdzają się w małej przestrzeni, a niektóre z nich specjalnie projektowane tworzą dodatkowy element architektury wnętrz. Fajny taki przykład jest w dobudówce z drewna. Oczywiście, używane na co dzień muszą być wygodne.

Rozwiązanie to: s + 2h = 60 - 65cm

W przypadku schodów często używanych dobrze sprawdza się powyższy wzór. Szerokość stopni zsumowana z podwójną wysokością powinny mieścić się w przedziale do 63-65cm.

Dodam jeszcze kilka bardzo istotnych wskazówek podczas takiego wymiarowania, które znalazłem na stronie z artykułem o podstawowych wymiarach schodów.



Wysokość najlepiej jak mieści się w przedziałach od 14 - 19cm, a szerokość od 25 - do 32 cm.

Schody z dostępem na strych lub piwnicy nie są często używane, więc tutaj te reguły nie muszą być przestrzegane. Obliczenia takie przeprowadzamy, jeżeli zależy nam na wygodzie, co nie zawsze musi być prawdą :).

Planowanie

Do poprawnego rozplanowania potrzebujesz wysokość kondygnacji. Jest to wymiar pionowy od wykończenia na parterze do wykończenia na piętrze. Drugim wymiarem wymaganym jest ich długość w rzucie. W zależnośći od rodzaju schodów, wymiar ten będzie inny w przypadku jednobiegowych, a inny w zabiegowych.

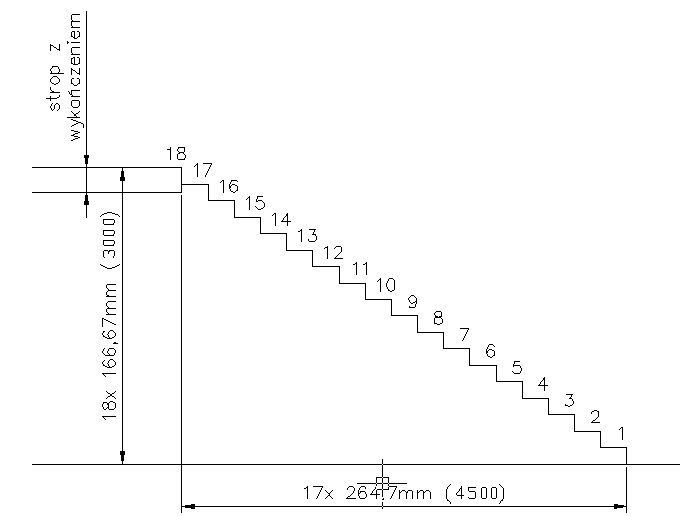

Przykład na rozrysowanie schodów jednobiegowych

Zakładam sobie wysokość kondygnacji na 3,0m. Natomiast długość schodów, to powiedzmy 4,5m.
Teraz muszę się zdecydować, czy zaczynam od wysokości czy od szerokości stopni. Wybieram sobie wysokość i zakładam, że170mm będzie optymalnym wymiarem. Następnie obliczam liczbę schodów:

3000mm/170mm  =  17,64  stopni

Zaokrąglam do góry, więc mam 18 stopni. Teraz szukam jaka jest wysokość stopnia:

h = 3000mm/18 stopni =  166,67mm

Następnym krokiem jest obliczenie szerokości stopnia. Kalkulacja taka jest bardzo podobna do poprzednich obliczeń. Do prawidłowego wyznaczenia ilość stopni w rzucie jest o jeden mniejsza od wszystkich wysokości. Wynosi to 17.

s = 4500mm/17 stopni  =  264,7mm

Sprawdzam, czy takie schody będą wygodne w używaniu:

s + 2h = 264,7mm + 2*166,67mm =  598,4mm

Jest to graniczna wartość bardzo bliska 600mm. Jeżeli przyjmiemy, za długość stopnia 265mm, wówczas wartość powinna wynieść powyżej 60cm, ale rzut schodów również wydłuży się do 4505mm. Teoretycznie schody dobrane są prawidłowo :).
